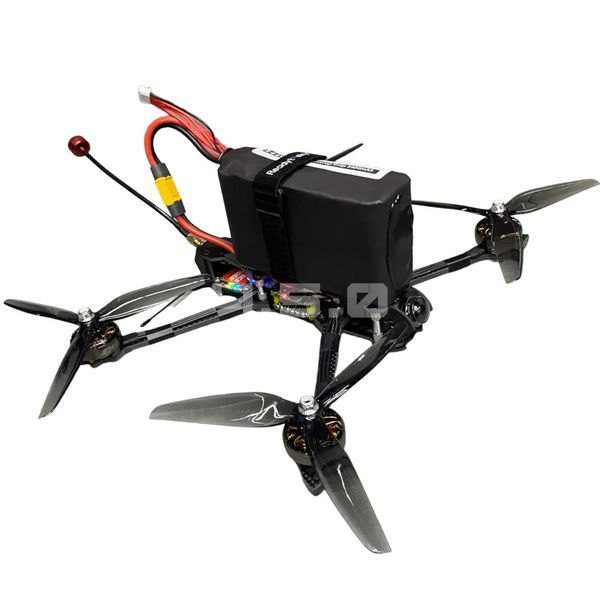

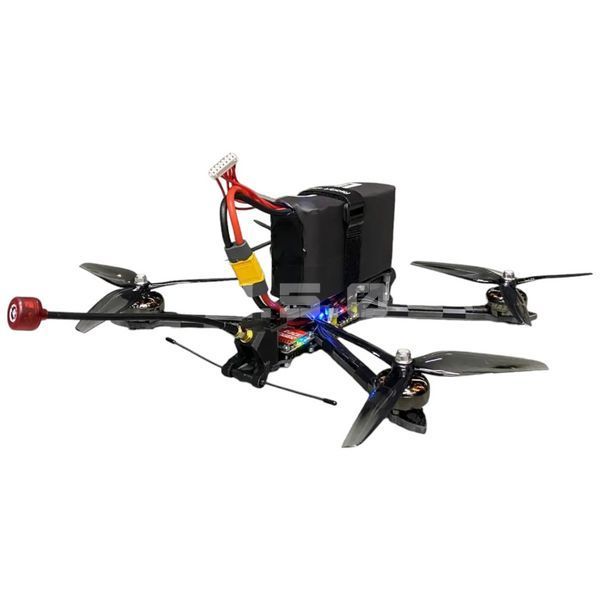

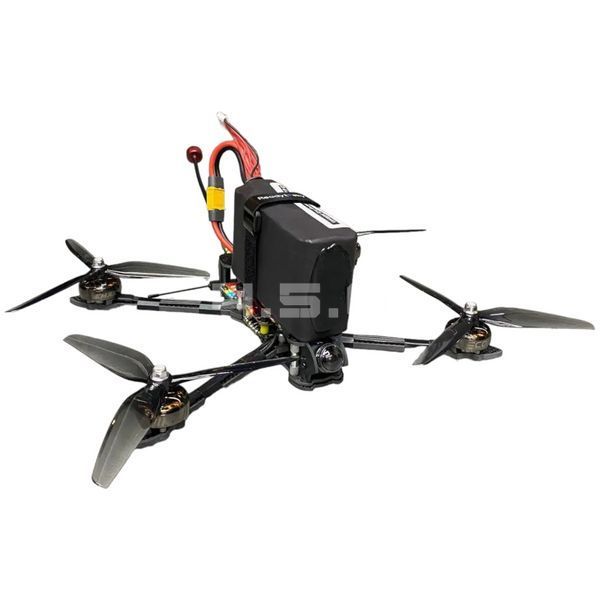

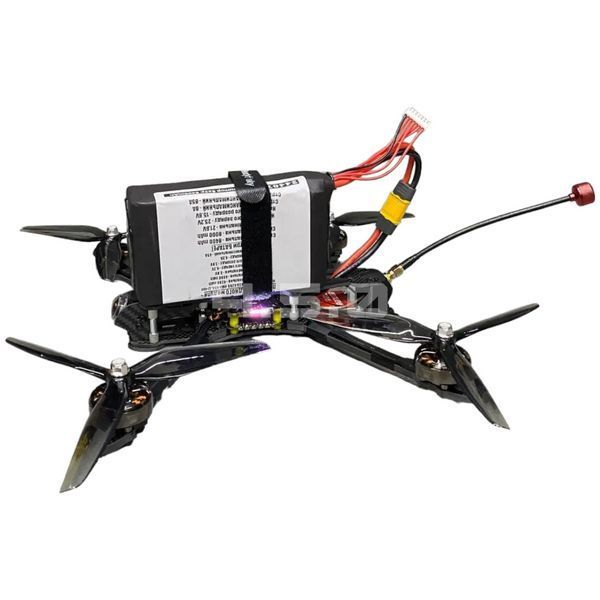

Квадрокоптер FPV Scorpio Mark l + батарея 8400 мА·ч с рамой GEPRC MARK4 7", VTX 5.8GHz, ERLS 915

Scorpio Mark l – это FPV камикадзе дрон, созданный для поражения цели противника, который работает в паре с VR очками и пультом управления.

Квадрокоптер FPV Scorpio Mark l построен на основе очень легкой карбоновой рамы GEP-MARK4 для использования с батареями 6S. Дрон оснащен камерой Foxeer Razer Mini 1200 TVL, но при необходимости на раму можно установить видеосистему DJI FPV HD.

Комплектная батарея благодаря высокой емкости, низкому внутреннему сопротивлению и невысоким уровням температуры элементов в режиме нагрузки (аккумуляторы 21700 Molicel INR-21700-P42A), обеспечит выполнение полета большой дальности и продолжительности.

Компоненты и общие характеристики:

• Рама: GEPRC MK4 7" с базой 295 мм
• Контроллер+регулятор: Speedybee F405 V3 50A
• Видеопередатчик: AKK Race Ranger VTX 5.8GHz 200-1600 mW
• Камера: Foxeer Razer Mini 1200 TVL
• Двигатели: EMAX ECO II SERIES 2807 1300kv
• Управление: приёмник ExpressLRS 915Mhz (ERLS 915)
• Батарея: 6S2P, 8400 мА·ч (есть в комплекте)
• Грузоподъемность: до 1.5 кг

Краткая инструкция по подготовке дрона к использованию:

1. Установите лопасти на их посадочные места. При установке важно, чтобы более толстая часть смотрела вверх (на лопастях есть надписи, которые должны быть сверху)
2. Внимание! Перед подключением дрона к пульту нужно установить антенну видеопередатчика, если этого не сделать после включения плата передатчика может выйти из строя.

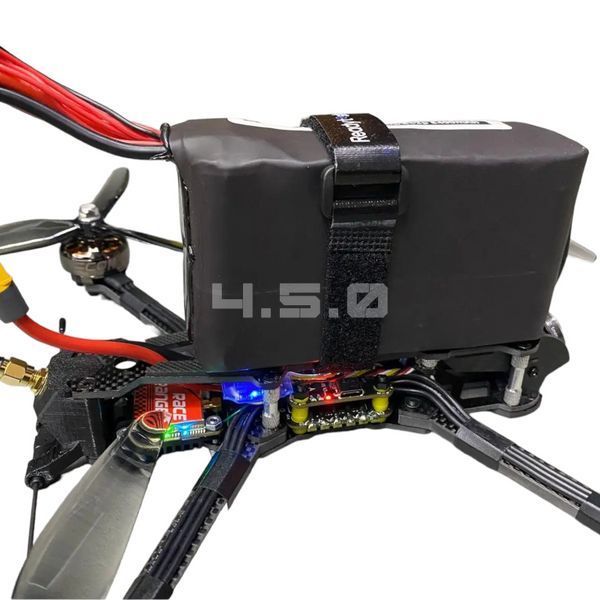

3. Установите батарею сверху на дрон с помощью затяжки пояса (рекомендуется 6s2p от 5000 мА·ч). Подключите разъем для подключения. Дрон должен дать звуковой сигнал и начнут мигать диоды.
4. Для подключения к пульту надо установить кодовое слово на ваш передатчик (управление пульта нужно ERLS915) "22222222"
5. Камеру дрона установить под нужным углом и зажать болты камеры (они не затянуты до конца, чтобы была возможность корректировать нужный вам угол наклона).
6. Дрон готов к использованию.

Рама GEP-MARK4

• 7 дюймовая карбоновая рама
• Создана специально для фристайла с дизайном H-образной формы
• Специально разработанный независимый отсек для конденсатора и зуммера для лучшей работы и уменьшения дрожания
• Высокий отсек для установки плат: 25 мм
• Отверстия для крепления видеопередатчика: 20x20мм / 30.5x30.5мм
• Отверстия для крепления двигателей: 16x16мм / 19x19мм
• В качестве силового разъема подключения батареи используется популярный формат XT60, контакты которого рассчитаны на прохождение тока силой до 60 А.

Полетный стек SpeedyBee F405

Состоит из полетного контроллера F405 V3 FC и регулятора скорости 50A 3-6s BLHeli_S 4-in-1 ESC. Имеется возможность подключения и настройки по Bluetooth, встроенные 4-уровневые индикаторы батареи, фильтрующий конденсатор 1500 мкФ, встроенный барометр.

Характеристики полетного контроллера F405 V3 FC:

• MCU: STM32F405
• IMU (Gyro): BMI270
• USB Port: Type-C
• Встроенный Барометр:
• Чип OSD: AT7456E
• Bluetooth: есть, используется для настройки контроллера
• Способ подключения DJI Air Unit: с помощью 6-pin коннектора или пайки
• Поддержка карт памяти Blackbox MicroSD: есть
• Панель управления камерой BetaFlight: есть
• Входящая мощность: 3S - 6S Lipo
• ESC выходы: M1 - M4 на нижней стороне и M5-M8 на верхней
• UART: UART1, UART2, UART3, UART4 (для ESC телеметрии), UART6
• ESC: телеметрия, UART5
• Поддержка I2C
• Buzzer
• BOOT кнопка
• RSSI вход
• SmartPort
• Поддержка прошивок: BetaFlight(Default), EMUFlight, INAV
• Target прошивки: SPEEDYBEEF405V3
• Монтажная схема: 30.5 x 30.5 мм (диаметр отверстий 4 мм)
• Размеры: 41.6 x 39.4 x 7.8 мм
• Вес: 9.6 г

Характеристики регулятора скорости SpeedyBee BLS 50A 30x30 4-in-1 ESC

• Беспроводная конфигурация: поддержка приложения SpeedyBee
• Постоянный ток: 50 A х 4
• Пиковый ток: 55 A (5 сек)
• TVS-защита: есть
• Внешний конденсатор: 1500 мкФ Low ESR Capacitor (в комплекте)
• ESC-протокол: DSHOT300/600
• Входная мощность: 3-6S LiPo
• Мощность на выходе: VBAT
• Датчик тока: есть
• Монтажный размер: 30.5 x 30.5 мм (диаметр отверстий 4 мм)
• Размеры: 45.6 × 44 × 6.1 мм
• Вес: 13.8 г

Видеопередатчик AKK Race Ranger VTX 5.8

• Переключаемая мощность 200 мВт / 400 мВт / 800 мВт / 1600 мВт
• Частота: 5.8 ГГц
• Большая дальность передачи
• Высокая защищенность от помех
• Мощная система рассеивания тепла
• Поддержка SmartAudio – можно изменять настройки VTX в Betaflight OSD, например, каналы и выход.
• Настройка частоты и мощности производится одной кнопкой. Если вам не нравится SmartAudio, вы все равно сможете изменить канал, диапазон и мощность всего одной кнопкой.
• Встроенный микрофон
• 16 светодиодов для LED индикации настроек
• Широкий диапазон входного напряжения: от 7 до 28 В
• Кол-во каналов: 40
• Возможность установки аккумуляторов 2-6s
• Выход 5 В для FPV-камеры (макс. 500 мА)
• Коннектор антенны: MMCX
• Кабельный коннектор: JST, 6-пиновый
• Монтажный размер: 30.5 x 30.5 мм
• Размер: 36 × 36 мм
• Вес: 16.8 г

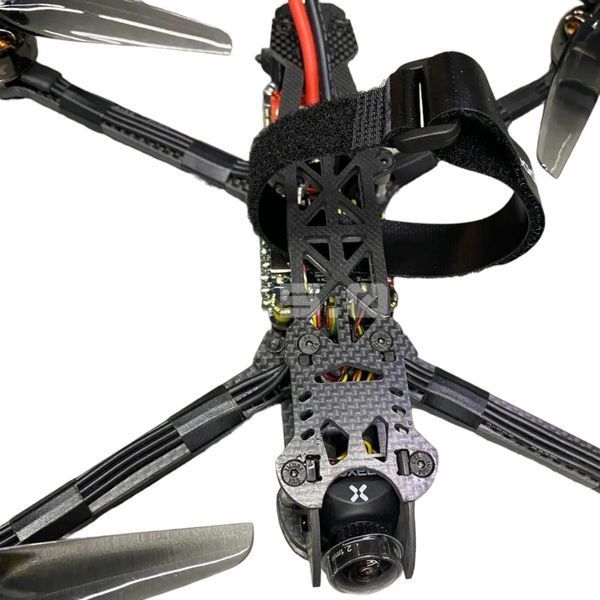

Камера Foxeer Razer Mini

Одна из самых бюджетных, но качественных аналоговых FPV камер с CMOS матрицей, разрешением 1200TVL и хорошей эффективностью в условиях недостаточного освещения. Широкий диапазон напряжений от 4.5 до 25 В обеспечивает совместимость практически с любой парой очков.

Характеристики камеры Foxeer Razer Mini:

• Матрица: Sony 1/3" CMOS
• Разрешение: 1200 TVL
• Масштаб изображения: 4:3
• Линза: 2.1 мм, М12
• Угол обзора: FOV-H 125°, FOV-D 155°
• ТВ система: PAL/NTSC (переключаемая)
• Минимальная освещенность: 0.01 люкс
• WDR: Super WDR (90 дБ)
• DNR: 3D DNR
• Входное напряжение: от 4.5 до 25 В
• Автоматический контроль усиления: поддерживается
• Видеовыход: CVBS
• Размер: 21.8 × 21.8 × 14.2 мм
• Рабочая температура: -10°C ~ +50°C
• Вес: 12 г

Двигатели EMAX ECO II SERIES 2807

• Бесколлекторный двигатель
• Усовершенствованная закругленная конструкция колокола
• Точки крепления повышенной прочности
• Модернизированные изогнутые дуговые магниты N52SH с уменьшенным зазором (52 магнита)
• Массивный подшипник EZO диаметром 12 мм для плавной работы
• Стальной вал

Характеристики двигателя EMAX ECO II 2807:

• Оборотов на вольт: 1300KV
• Конфигурация: 12N14P
• Количество питающих элементов: 3-6s LiPo
• Резьба вала: CW
• Ток холостого хода (10V): 1.3 A
• Пиковый ток (6S): 52 A
• Максимальная мощность: 1310 Вт
• Внутреннее сопротивление: 48 мОм
• Рекомендуемые пропеллеры: 6-7 дюймов
• Диаметр вала: M5
• Подшипниковый вал: 4 мм
• Кабель: 18AWG, 200 мм
• Монтажные отверстия: 19 x 19 мм
• Размеры: 34 × 33.9 мм
• Вес: 47.6 г (без силиконового провода)

Батарея

• Емкость номинальная: 8400 мА·ч
• Емкость минимальная: 8000 мА·ч
• Напряжение номинальное: 21.6 В
• Напряжение полного заряда: 25.2 В
• Напряжение полного разряда: 15.6 В
• Ток заряда максимальный: 8 А
• Ток разряда максимальный: 85 А

Характеристики 1-го модуля батареи:

• Производитель: Molicel
• Модель: INR 21700-P42A
• Тип модуля: Li-ion
• Емкость номинальная: 4200 мА·ч
• Емкость минимальная: 4000 мА·ч
• Напряжение номинальное: 3.6 В
• Напряжение полного заряда: 4.2 В
• Напряжение полного разряда: 2.6 В
• Ток заряда: 4.2 А
• Ток разряда максимальный: 45 А
