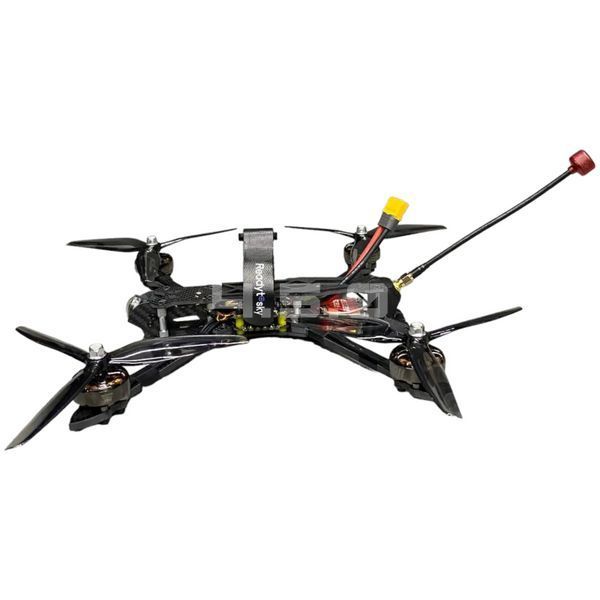

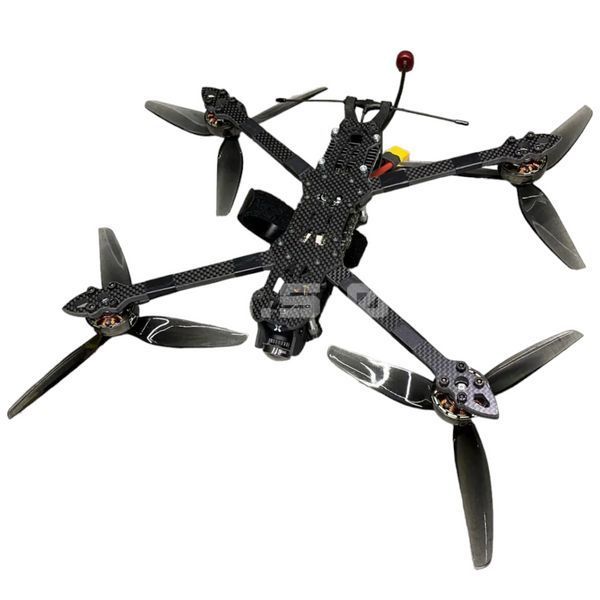

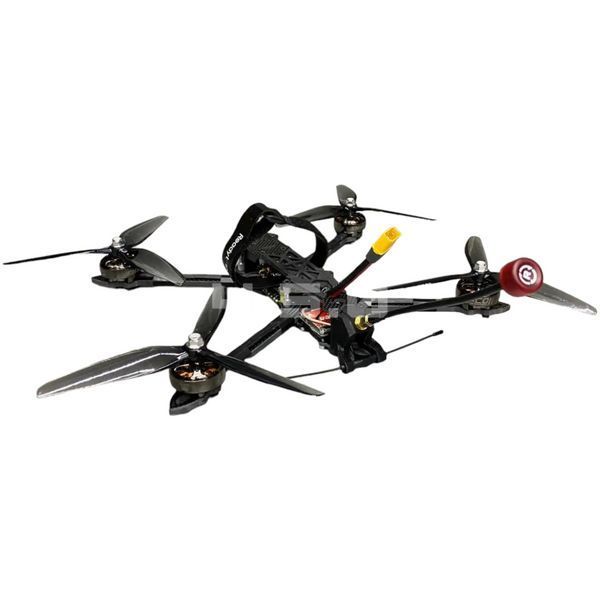

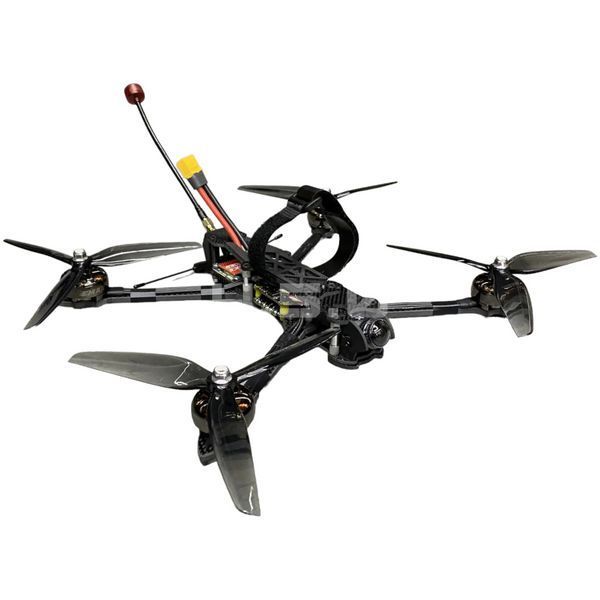

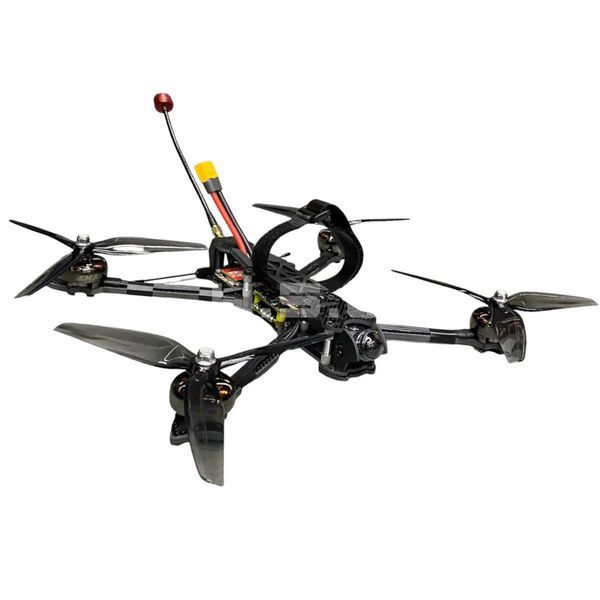

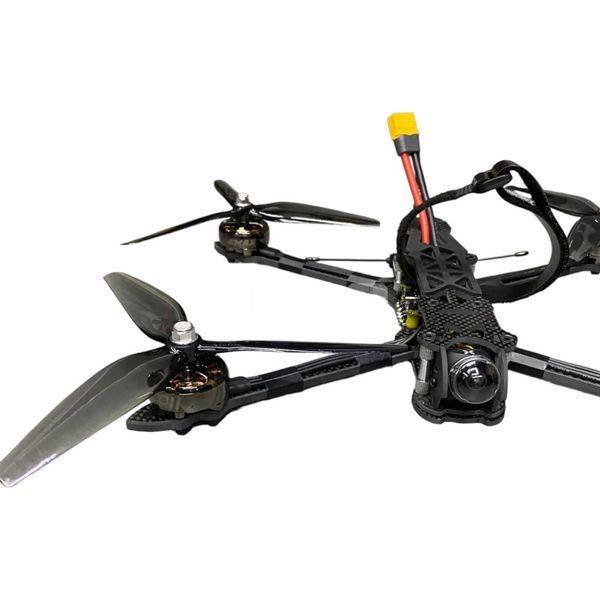

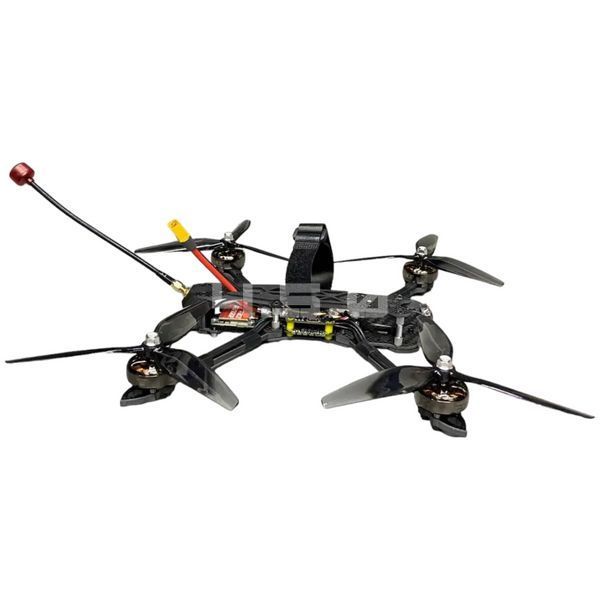

Scorpio Mark l – это FPV камикадзе дрон, созданный для поражения цели противника, который работает в паре с VR очками и пультом управления.
Квадрокоптер FPV Scorpio Mark l построен на основе очень легкой карбоновой рамы GEP-MARK4 для использования с батареями 6S. Дрон оснащен камерой Foxeer Razer Mini 1200 TVL
При необходимости на раму можно установить видеосистему DJI FPV HD.
Компоненты и общие характеристики:
- Рама: GEPRC MK4 7" с базой 295 мм
- Контроллер+регулятор: Speedybee F405 V3 50A
- Видеопередатчик: AKK Race Ranger VTX 5.8GHz 200-1600 mW
- Камера: Foxeer Razer Mini 1200 TVL
- Двигатели: EMAX ECO II SERIES 2807 1300kv
- Управление: приёмник ExpressLRS 915Mhz (ERLS 915)
- Рекомендуемая батарея (аккумулятор): 6S2P, 8000 мА·ч (в комплекте – нет, продается отдельно)
- Грузоподъемность: до 1.5 кг
Краткая инструкция по подготовке дрона к использованию:
- Установите лопасти на их посадочные места. При установке важно, чтобы более толстая часть смотрела вверх (на лопастях есть надписи, которые должны быть сверху)
- Внимание! Перед подключением дрона к пульту нужно установить антенну видеопередатчика, если этого не сделать после включения плата передатчика может выйти из строя.
- Установите батарею сверху на дрон с помощью затяжки пояса (рекомендуется 6s2p от 5000 мА·ч). Подключите разъем для подключения. Дрон должен дать звуковой сигнал и начнут мигать диоды.
- Для подключения к пульту надо установить кодовое слово на ваш передатчик (управление пульта нужно ERLS915) "22222222"
- Камеру дрона установить под нужным углом и зажать болты камеры (они не затянуты до конца, чтобы была возможность корректировать нужный вам угол наклона).
- Дрон готов к использованию.
Рама GEP-MARK4
- 7 дюймовая карбоновая рама
- Создана специально для фристайла с дизайном H-образной формы
- Специально разработанный независимый отсек для конденсатора и зуммера для лучшей работы и уменьшения дрожания
- Высокий отсек для установки плат: 25 мм
- Отверстия для крепления видеопередатчика: 20x20мм / 30.5x30.5мм
- Отверстия для крепления двигателей: 16x16мм / 19x19мм
- В качестве силового разъема подключения батареи используется популярный формат XT60, контакты которого рассчитаны на прохождение тока силой до 60 А.
Полетный стек SpeedyBee F405
Состоит из полетного контроллера F405 V3 FC и регулятора скорости 50A 3-6s BLHeli_S 4-in-1 ESC. Имеется возможность подключения и настройки по Bluetooth, встроенные 4-уровневые индикаторы батареи, фильтрующий конденсатор 1500 мкФ, встроенный барометр.
Характеристики полетного контроллера F405 V3 FC:
- MCU: STM32F405
- IMU (Gyro): BMI270
- USB Port: Type-C
- Встроенный Барометр:
- Чип OSD: AT7456E
- Bluetooth: есть, используется для настройки контроллера
- Способ подключения DJI Air Unit: с помощью 6-pin коннектора или пайки
- Поддержка карт памяти Blackbox MicroSD: есть
- Панель управления камерой BetaFlight: есть
- Входящая мощность: 3S - 6S Lipo
- ESC выходы: M1 - M4 на нижней стороне и M5-M8 на верхней
- UART: UART1, UART2, UART3, UART4 (для ESC телеметрии), UART6
- ESC: телеметрия, UART5
- Поддержка I2C
- Buzzer
- BOOT кнопка
- RSSI вход
- SmartPort
- Поддержка прошивок: BetaFlight(Default), EMUFlight, INAV
- Target прошивки: SPEEDYBEEF405V3
- Монтажная схема: 30.5 x 30.5 мм (диаметр отверстий 4 мм)
- Размеры: 41.6 x 39.4 x 7.8 мм
- Вес: 9.6 г
Характеристики регулятора скорости SpeedyBee BLS 50A 30x30 4-in-1 ESC
- Беспроводная конфигурация: поддержка приложения SpeedyBee
- Постоянный ток: 50 A х 4
- Пиковый ток: 55 A (5 сек)
- TVS-защита: есть
- Внешний конденсатор: 1500 мкФ Low ESR Capacitor (в комплекте)
- ESC-протокол: DSHOT300/600
- Входная мощность: 3-6S LiPo
- Мощность на выходе: VBAT
- Датчик тока: есть
- Монтажный размер: 30.5 x 30.5 мм (диаметр отверстий 4 мм)
- Размеры: 45.6 × 44 × 6.1 мм
- Вес: 13.8 г
Видеопередатчик AKK Race Ranger VTX 5.8
- Переключаемая мощность 200 мВт / 400 мВт / 800 мВт / 1600 мВт
- Частота: 5.8 ГГц
- Большая дальность передачи
- Высокая защищенность от помех
- Мощная система рассеивания тепла
- Поддержка SmartAudio – можно изменять настройки VTX в Betaflight OSD, например, каналы и выход.
- Настройка частоты и мощности производится одной кнопкой. Если вам не нравится SmartAudio, вы все равно сможете изменить канал, диапазон и мощность всего одной кнопкой.
- Встроенный микрофон
- 16 светодиодов для LED индикации настроек
- Широкий диапазон входного напряжения: от 7 до 28 В
- Кол-во каналов: 40
- Возможность установки аккумуляторов 2-6s
- Выход 5 В для FPV-камеры (макс. 500 мА)
- Коннектор антенны: MMCX
- Кабельный коннектор: JST, 6-пиновый
- Монтажный размер: 30.5 x 30.5 мм
- Размер: 36 × 36 мм
- Вес: 16.8 г
Камера Foxeer Razer Mini
Одна из самых бюджетных, но качественных аналоговых FPV камер с CMOS матрицей, разрешением 1200TVL и хорошей эффективностью в условиях недостаточного освещения. Широкий диапазон напряжений от 4.5 до 25 В обеспечивает совместимость практически с любой парой очков.
Характеристики камеры Foxeer Razer Mini:
- Матрица: Sony 1/3" CMOS
- Разрешение: 1200 TVL
- Масштаб изображения: 4:3
- Линза: 2.1 мм, М12
- Угол обзора: FOV-H 125°, FOV-D 155°
- ТВ система: PAL/NTSC (переключаемая)
- Минимальная освещенность: 0.01 люкс
- WDR: Super WDR (90 дБ)
- DNR: 3D DNR
- Входное напряжение: от 4.5 до 25 В
- Автоматический контроль усиления: поддерживается
- Видеовыход: CVBS
- Размер: 21.8 × 21.8 × 14.2 мм
- Рабочая температура: -10°C ~ +50°C
- Вес: 12 г
Двигатели EMAX ECO II SERIES 2807
- Бесколлекторный двигатель
- Усовершенствованная закругленная конструкция колокола
- Точки крепления повышенной прочности
- Модернизированные изогнутые дуговые магниты N52SH с уменьшенным зазором (52 магнита)
- Массивный подшипник EZO диаметром 12 мм для плавной работы
- Стальной вал
Характеристики двигателя EMAX ECO II 2807:
- Оборотов на вольт: 1300KV
- Конфигурация: 12N14P
- Количество питающих элементов: 3-6s LiPo
- Резьба вала: CW
- Ток холостого хода (10V): 1.3 A
- Пиковый ток (6S): 52 A
- Максимальная мощность: 1310 Вт
- Внутреннее сопротивление: 48 мОм
- Рекомендуемые пропеллеры: 6-7 дюймов
- Диаметр вала: M5
- Подшипниковый вал: 4 мм
- Кабель: 18AWG, 200 мм
- Монтажные отверстия: 19 x 19 мм
- Размеры: 34 × 33.9 мм
- Вес: 47.6 г (без силиконового провода)
